顶入式搅拌机

1. JBG系列高速搅拌机
（1）JBG系列高速搅拌机概述
该机型采用电机、皮带轮、摆线针轮或斜齿轮减速机作为动力设计制造，结构简单、紧凑、美观。该机型可直接用于常压搅拌作业场合，也可以配用机架用于需要安装机械密封的压力容器搅拌场合。
根据不同的搅拌目的来配置如FY、CL、ZHX、FY、MK、YK、TXL等不同形式的搅拌器叶轮，材质可分为碳钢、不锈钢、衬胶及工程塑料等,主要用于低粘度的液体混合、溶解、固体悬浮、传热、反应、分解、粉碎及环保行业的加药搅拌等操作。

（2）型号表示
JBG (V) 300/FY—1000—Y5.5—S1
搅拌器材质代号
电机代号（Y、YB防爆、YVP变频、GMBL调速等）
搅拌机每分钟转速
搅拌器直径/形式
皮带传动（不注明为减速机传动）
顶入式高速搅拌机简称

（3）产品图样


齿轮传动高速搅拌机	电机传动高速搅拌机	齿轮带齿形涡轮高速搅拌机

齿轮带机架高速搅拌机	皮带轮传动高速搅拌机	摆线传动高速搅拌机

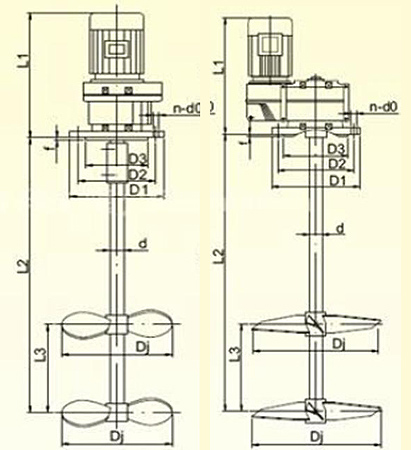

（4）JBY系列可移搅拌机的选型及主要参数

型号	功率	转速	叶轮	主轴	主要尺寸
JBG	KW	r/min	ØD	Ød	L1	L2	L3	D1
1	0.09	100-1000	50-100	10-16	~120	﹤800	﹤300
2	0.12	100-1000	50-100	10-16	~120	﹤800	﹤300
3	0.18	100-1000	100-150	10-20	~250	﹤800	﹤300
4	0.25	100-1000	150-180	16-20	~250	﹤800	﹤300
5	0.37	80-800	150-250	20-25	~280	﹤1000	﹤400
6	0.55	80-800	180-300	20-25	~280	﹤1200	﹤400
7	0.75	80-600	250-400	30	~340	﹤1400	﹤400
8	1.1	80-500	300-450	35	~550	﹤1800	﹤500
9	1.5	80-500	300-550	35	~550	﹤1800	﹤500
10	2.2	80-300	400-700	40	~650	﹤2500	﹤600
11	3	80-300	400-750	50	~650	﹤2500	﹤600

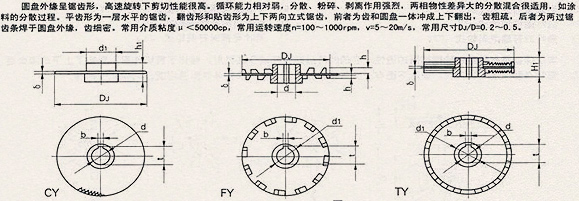

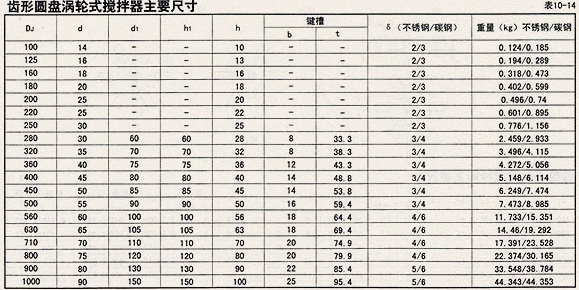

（5）JBG系列高速齿形圆盘涡轮式搅拌机的选型及主要参数

由于该系列搅拌机上述的作业特性，在确保运转平稳的情况下消耗电机功率比较大，对减速机和电机工作效率要求很高，选型请咨询我公司。

（6）JBGV皮带轮传动高速搅拌机
JBGV皮带轮传动高速搅拌机是根据国外产品改进设计的一种新型皮带传动搅拌机，传动带采用高强力窄V带，比普通V带提高50%的承载能力，具有寿命长、结构紧凑、传动平稳、拆装方便等特点。
JBGV皮带轮传动高速搅拌机可分为小功率系列和大功率系列两种。小功率系列电机和减速架组合在一起，和搅拌轴一般采用夹壳联轴器和空套型与搅拌轴直接连接。大功率系列电机和减速架采用立式独立平台安装；和搅拌轴一般采用夹壳联轴器和圆柱型与搅拌轴在釜体内直接连接，釜外一般不设联轴器、重心底，配用容易更换调整的机械密封装置。JBGV皮带轮传动高速搅拌机广泛用于环境卫生标准要求高的食品、制药、自来水、大型生物发酵系统和环保水处理系统。

型式	驱动方式	配用功率（kw）	搅拌转速（r/min）	密封形式
JBGV小功率型	窄V型皮带传动	0.37-22	180-600	填料箱、机封
JBGV大功率型	5V型窄V带传动	5.5-600	180-380	填料箱、机封

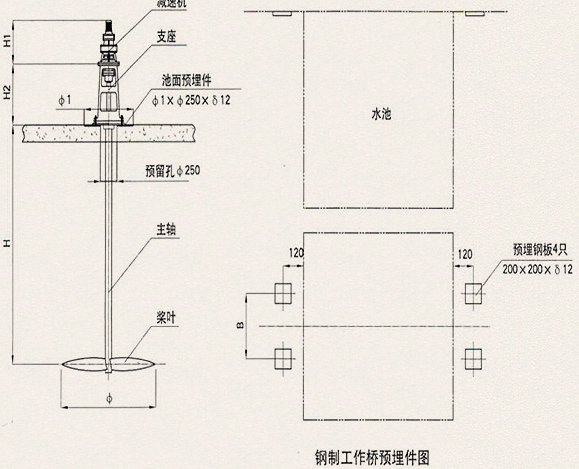

（7）JBG系列高速搅拌机在环保水处理行业的安装

说明：
1. 注明池体尺寸长、宽、高（或者直径和深度）。
2. 注明水下部部件的材质。
3. 如果是敞口池体需工作桥架的，需核实预埋钢板尺寸。
4. 具体选型请和我公司联系。

2.JBZ系列中速搅拌机
（1）JBZ系列中速搅拌机概述
该机型采用摆线针轮或斜齿轮减速机作为动力设计制造，具有结构简单、紧凑、传动平稳、噪音低、效率高、承载能力高、组合性能好等特点。该机型适用于中等负荷和重负荷等搅拌作业场合，常配用机架用于需要安装机械密封的大中型压力容器搅拌场合。
根据不同的搅拌目的来配置如XJ、ZJ、HY、PK、YCK、LD、KS、TS等不同形式的搅拌器叶轮，材质可分为碳钢、不锈钢、衬胶及工程塑料等,主要用于低、中粘度的液体混合、溶解、固体悬浮、传热、反应、萃取、结晶及环保行业的药剂混合、原水与混凝剂的快速混合、反应等操作。

（2）型号表示
JBZ 700/ZJ—80—Y2.2—S1
搅拌器材质代号
电机代号（Y、YB防爆、YVP变频、GMBL调速等）
搅拌机每分钟转速
搅拌器直径/形式
顶入式中速搅拌机简称

（3）产品图样


摆线传动带机架中速搅拌机	摆线传动折浆式中速搅拌机	齿轮传动螺带中速搅拌机

齿轮传动带机架中速搅拌机	齿轮传动中速搅拌机	齿轮传动折浆式中速搅拌机

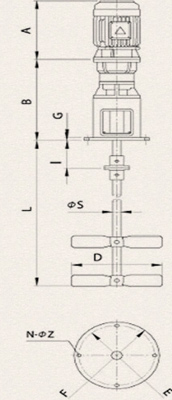

（4）JBZ系列中速搅拌机的选型及主要参数

型号	功率	转速	叶轮	主轴	主要尺寸
JBZ	KW	r/min	ØD	Ød	A	B	L	I
1	1.1	20-100	400-500	32-38	~150	~450	﹤1800
2	1.5	20-100	400-600	38	~150	~450	﹤1800
3	2.2	20-100	600-700	45-57	~200	~500	﹤2500
4	3	20-100	600-800	57	~200	~500	﹤2500
5	4	20-80	700-1000	57-76	~220	~700	﹤2800
6	5.5	20-80	800-1000	76	~280	~700	﹤2800
7	7.5	20-80	1000-1200	76-89	~280	~800	﹤3000
8	11	20-80	1200-1500	89-108	~450	~1200	﹤3500
9	15	20-80	1500-2000	108-133	~500	~1200	﹤3500

（5）JBZ系列中速搅拌机在环保水处理行业的安装

说明：
1．注明池体尺寸长、宽、高（或者直径和深度）。
2．注明水下部部件的材质。
3．如果是敞口池体需工作桥架的，需核实预埋钢板尺寸。
4．具体选型请和我公司联系。

3.JBM系列低速搅拌机
（1）JBM系列低速搅拌机概述
该机型采用二级或多级摆线针轮、斜齿轮减速机、圆弧齿蜗轮蜗杆减速机、液压等作为动力设计制造，具有结构紧凑、传动速比大、运行平稳、噪音低、效率高、承载能力高、组合性能好、造价低等特点。该机型适用于重负荷的搅拌作业场合。
根据不同的搅拌目的来配置如EJ、SJ、BJ、LG、ZLG、BKS、FKS、FSS等不同形式的搅拌器叶轮，材质可分为碳钢、不锈钢、衬胶及工程塑料等,主要用于中、高粘度的液体混合、溶解、固体悬浮、传热、反应、结晶及环保行业的絮凝、多级反应、刮泥机、机械加速澄清池的搅拌和刮泥等操作。

（2）型号表示
JBM 1600/FKS—5—Y2.2—S1
搅拌器材质代号
电机代号（Y、YB防爆、YVP变频、GMBL调速等）
搅拌机每分钟转速
搅拌器直径/形式
顶入式低速搅拌机简称

（3）产品图样


蜗轮蜗杆传动泥浆搅拌机	摆线传动框式搅拌机	摆线中心传动刮泥机

摆线传动双螺带搅拌机	回转支承中心传动刮泥机	机械加速澄清池搅拌刮泥机

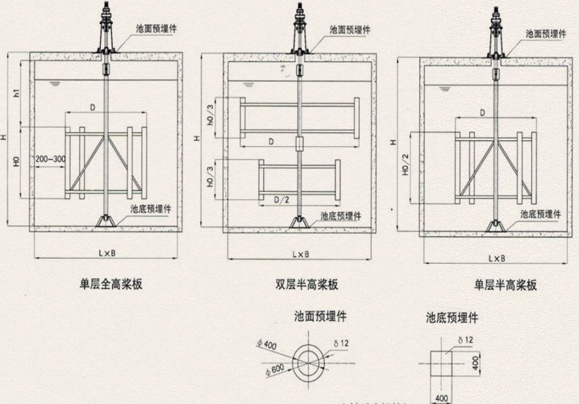

（4）JBM系列低速框式反应搅拌机的选型及主要参数

型号	搅拌框叶尺寸(mm)			功率（kw）			转速（r/min）
JBM	H	D	H0	I	II	III	I	II	III
1	1500	500	700	0.55	0.37	0.25	10	8	5
2	1800	600	1000	0.75	0.55	0.37	10	8	5
3	2000	700	1200	0.75	0.55	0.37	10	8	5
4	2300	800	1200	1.1	0.75	0.55	10	8	5
5	2500	1000	1500	1.1	0.75	0.55	10	8	5
6	2800	1200	1500	1.5	1.1	0.75	8	5	3
7	3200	1500	1800	1.5	1.1	0.75	8	5	3
8	3500	1800	2000	1.5	1.1	0.75	8	5	3
9	4300	2500	2500	2.2	1.5	1.1	5	3	2
10	4800	3000	3000	3	2.2	1.5	5	3	2

说明：
1．注明池体尺寸长、宽、高（或者直径和深度）。
2．注明水下部部件的材质。
3．如果是敞口池体需工作桥架的，需核实预埋钢板尺寸。
4．对搅拌机的框叶层次或转速有特殊要求时应注明。
5．具体选型请和我公司联系。

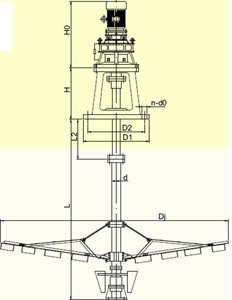

（5）JBM系列低速摆线传动中心传动刮泥机选型及主要参数

型号	功率	转速	安装尺寸									扭矩
JBM	KW	r/min	d	D1	D2	L2	n-d0	L	Dj	H	H0	N.m
410	0.37	0.32	80	460	420	300	12-Ø 18	按实际设计尺寸定制		500	720	1800
421	0.55	0.26	90	495	455	300	12-Ø 18			540	870	2400
531	0.75	0.11	100	555	510	350	12-Ø 22			580	960	8300
631	1.1	0.12	125	600	560	400	16-Ø 22			580	1090	11000
741	1.5	0.085	140	700	650	400	16-Ø 27			650	1250	22000
842	2.2	0.076	160	700	650	500	16-Ø 27			750	1500	30000
853	3	0.06	180	880	810	500	20-Ø 27			900	2050	49000

说明：
1．注明池体尺寸长、宽、高（或者直径和深度）。
2．注明水下部部件的材质。
3．池体需工作桥架的，需核实预埋钢板尺寸。
4．具体选型请和我公司联系。

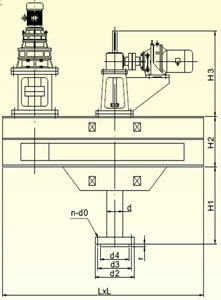

（6）JBM系列回转支承中心传动刮泥机选型及主要参数

型号	功率	安装尺寸										扭矩
JBM	KW	d	H1	H2	H3	d2	d3	d4	n-d0	f	L	N.m
1	0.75-1.5	140	200+2S	270	250+2S	350	400	450	12-Ø 18	6	1100	1800
2	1.5-3	170	250+2S	300	300+2S	410	470	550	12-Ø 18	8	1540	3000
3	2.2-5.5	200	270+2S	320	270+2S	410	470	550	12-Ø 22	8	1940	45000
4	3-7.5	200	300+2S	350	300+2S	410	470	550	16-Ø 22	8	2540	6000

说明：
1．S表示升降机的提升高度
2．注明池体尺寸长、宽、高（或者直径和深度）。
3．注明水下部部件的材质。
4．池体需工作桥架的，需核实预埋钢板尺寸。
5．具体选型请和我公司联系。
